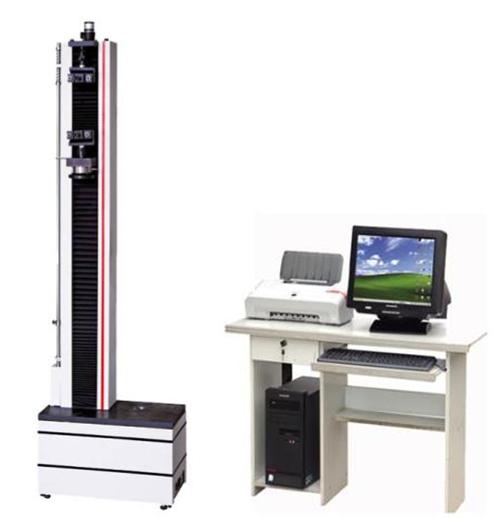

單臂微機控制電子萬能試驗機
型號WDW-2/5
二. 產品名稱: 微機控制電子式萬能試驗機(懸臂結構*大變形)
本公司生產的微機控制電子萬能試驗機(懸臂結構*大變形)，主要用于各種大延伸率的非金屬材料進行拉伸性能指標的測試。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。在試驗中，檢測材料的最大承載拉力、壓力、抗拉強度、抗壓強度、伸長變形、延伸率等技術指標。以上檢測參數在試驗結束后，由計算機根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可查詢顯示，也可連接打印機進行打印輸出。
1、帶有遙控盒，可實現橫梁的快/慢升降調整，操作靈活、隨意切換。
2、具有試驗結束后返回初始位置的功能，智能、高效、快捷。
3、具有任意工作位置的限位保護功能及過載、過流保護功能，可靠、安全。
4、自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用
5、可實現恒速率力控制、恒速率應力控制、恒速率變形控制、恒速度應變控制、恒速率行程控制、負荷等速控制、伸長等速控制、位移等速控制低周循環控制及用戶自編程控制等多種控制方式。
6、可切換顯示多種試驗曲線：應力－應變曲線、力－變形曲線、力－位移曲線、力－時間曲線、變形－時間曲線、位移－時間曲線、力－應變曲線。試驗曲線局部放大，多曲線疊加比較。
部分軟件界面
實驗數據
軟件配置
力值校準
閉環控制
系統設置
變形校準
增加附具 可完成其他材料的拉伸、壓縮、彎曲等試驗檢測
試驗機設計、制造、檢驗依據下列標準相關條款
1）.GB/T2611-2007《試驗機通用技術要求》
2）.JJF1103-2003《萬能試驗機計算機數據采集系統評定》
3）.JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》
4）.GB/T228-2008《金屬材料室溫拉伸試驗方法》
5）.GB/T7314-2005《金屬材料室溫壓縮試驗方法》
6）.GBT18242-2008彈性體改型瀝青防水卷材
7）.JGJ/T70-2009 建筑砂漿基本性能試驗方法標準
8）.JG149-2003 膨脹聚苯板薄抹灰外墻外保溫系統
9）.GB/T 3195-2008《 鋁及鋁合金拉制圓線材》
10）.GB/T232-1999 《金屬材料彎曲試驗方法》
11）.GB/T 1447-2005 《纖維增強塑料拉伸性能試驗方法》
12）.GB/T 1448-2005 《玻璃纖維增強塑料壓縮性能試驗方法》
13）.GB/T 1449-2005 《纖維增強塑料彎曲性能試驗方法》
14）.GB/T8813-2008《硬質泡沫塑料壓縮試驗方法》
15）.JG/158-2004膠粉聚苯顆粒外墻外保溫系統
16）.GB／T 328.1~27-2007《建筑防水卷材試驗方法》
17）.JG/T 24-2000 合成樹脂乳液砂壁狀建筑涂料
三.試驗機的主要技術指標
|
試驗機型號 WDW-X |
005 |
01 |
02 |
05 |
1 |
2 |
3 |
5 |
|
1 |
最大試驗力 |
005KN |
01KN |
02KN |
05KN |
1KN |
2KN |
3KN |
5KN |
|
2 |
試驗機級別 |
0.5級 1級 |
|
3 |
負荷測量范圍 |
0.4%-100%FS（0.5級）/1%～100%FS（1級） |
|
4 |
示值相對誤差 |
±0.5%（0.5級）/±1.0%以?xún)?nèi)（1級） |
|
5 |
試驗力分辨力 |
1/±300000F.S（全程分辨力不變） |
|
6 |
變形測量范圍 |
0.2%-100% |
|
7 |
力控速率調節范圍 |
0.005%-5%FS/S |
|
8 |
力控速率控制精度 |
速率 <0.05%FS時，為±2%設定值以?xún)?nèi)；
速率 ≥0.05%FS時，為±1%設定值以?xún)?nèi)； |
|
9 |
變形速率調節范圍： |
0.005～5%FS/s； |
|
10 |
變形速率控制精度： |
速率＜0.05%FS/s時，為設定值的±2%以?xún)?nèi)；
速率≥0.05%FS/s時，為設定值的±1%以?xún)?nèi)； |
|
11 |
位移速率調節范圍： |
0.005～500mm/min；（最高速可到1000mm/min） |
|
12 |
位移速率控制精度： |
速率＜0.5mm/min時，為設定值的±1%以?xún)?nèi)；
速率≥0.5mm/min，為設定值的±0.5%以?xún)?nèi)； |
|
13 |
有效拉伸試驗空間 |
800mm 可以定做加高 |
|
14 |
有效壓縮試驗空間 |
700mm |
|
15 |
側面有效跨度 |
75mm |
|
16 |
大變形測量范圍 |
10-800mm |
|
17 |
電源電壓（必須有可靠的接地措施） |
～220V±10% 50Hz； |
|
18 |
機器功率 |
400w |
|
19 |
主機外型尺寸(長寬高) |
410x430x1550mm |
|
20 |
機器重量 |
≈100kg |
四.試驗機的主要配置
|
名稱 |
內 容 |
備注 |
|
主機 |
懸臂結構框架
精密滾珠絲杠副 |
1臺
1套 |
|
控制系統 |
全數字?jǐn)?shù)據采集處理系統 |
1套 |
|
驅動裝置 |
交流伺服調速電機及驅動器、同步帶傳動 |
1套 |
|
遙控盒 |
方便、快捷的控制橫梁移動 |
1只 |
|
負荷傳感器 |
|
1只 |
|
光電編碼器 |
|
1只 |
|
限位安全裝置 |
絲網印刷技術與光電技術相結合 |
3只 |
|
拉伸夾具 |
|
1付 |
|
壓縮壓盤 |
￠100mm |
1套 |
|
大變形引伸計 |
10-800mm |
1套 |
|
微機 |
聯想/1G/160G/17液晶 |
1臺 |
|
隨機工具 |
|
1套 |
|
隨機技術資料 |
|
1套 |
|
試驗機軟件 |
|
1套 |
以下內容為選配*另付費
|
打印機 |
惠普 A4 彩色噴墨 |
|
抗折裝置 |
跨度10-300mm可調；壓頭￠2、3、5、10、20mm 選配或定制 |
|
大變形引伸計 |
10-1000mm；10-1200mm 多種規格 |
|
其它類夾具 |
線材纏繞式夾具、對夾式夾具、M型杠桿式夾具、橡膠波紋夾具、家具表面覆料剝離夾具、90°剝離夾具、建筑砂漿粘結力
等多種 | , : 12pt">
速率≥0.05%FS/s時，為設定值的±1%以?xún)?nèi)； |
